Как подключить LILYGO ESP32-S3 1,9 "T-Display без USB?
Конечно, нубский вопрос, но у меня есть один из этих маленьких LILYGO ESP32-S3 1.9quot; Платы T-Display. Подключен к моему компьютеру, скачал мой код, работает нормально, но я не могу включить питание от шины 5 В или через источник питания 5 В через разъем li-po на задней панели, как у меня с несколькими другими Платы ESP32.
Отлично работает через разъем USB-C, и я измеряю 5 В на шине, когда он работает от USB.
Я предполагаю, что мне не хватает чего-то действительно очевидного, будь то загрузка без использования USB или что-то в этом роде, но, несмотря на то, что я потратил полдня на поиски в Интернете и пробовал разные вещи, я все еще не могу заставить его работать. с чем угодно, кроме USB-C. Я в тупике!
(Я читал кое-что о подключении конденсатора к кнопке «en» на другой плате, чтобы при загрузке заземлить его, но на этой плате есть переключатель сброса, который, похоже, ничего не сбрасывает, если не прикреплен к источнику питания USB, поэтому не уверен, что это применимо в данном случае.)

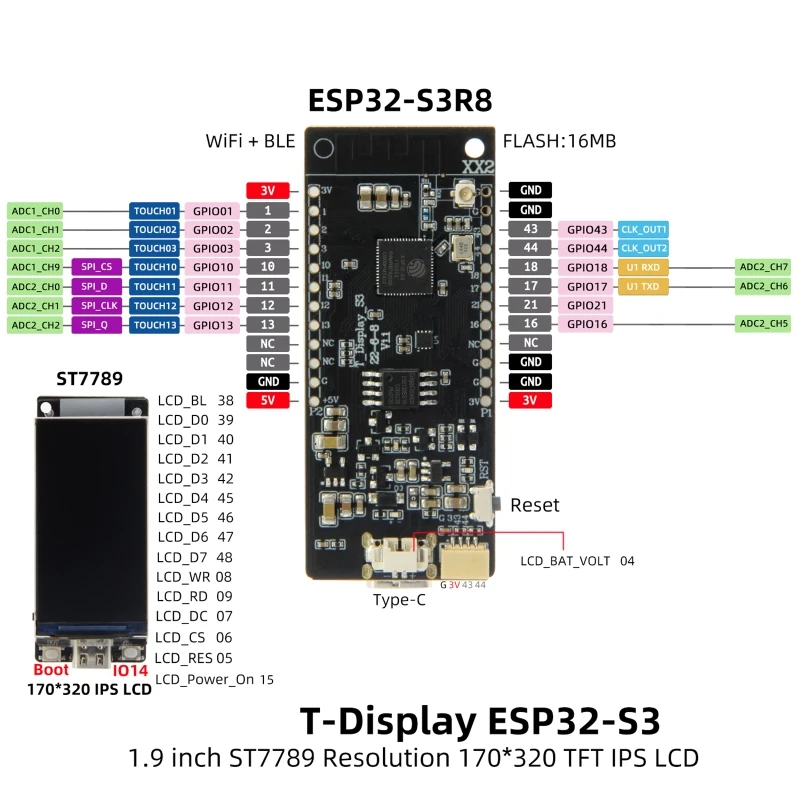

Это product and an image of the pinout is здесь вопрос.
Может ли кто-нибудь подтолкнуть меня в правильном направлении, пожалуйста?
@Jinja, 👍-1
Обсуждение1 ответ
Лучший ответ:
Для тех, у кого есть такая же проблема, вот что я нашел с любезной помощью VolosProjects с YouTube:
Пин 15 должен быть установлен на HIGH (или 1) для загрузки.
void setup()
{
pinMode(15, OUTPUT); // для загрузки с батареей...
digitalWrite(15,1); // и/или питание от шины 5В вместо USB
...
}
Включение приведенного выше кода позволяет загрузиться либо с батареей, либо с питанием от контакта 5 В. LILYGO также посоветовала то же самое (и упомянула, что контакт 38 можно настроить для регулировки яркости ЖК-экрана).
